Dasar-Dasar Kabel Listrik: Apa yang Memisahkan Kabel Standar dari Kabel Listrik Tugas Berat yang Sebenarnya

Apa yang Dianggap sebagai Kabel Listrik, dan Di Mana Tali Tugas Berat Ditarik

Kategori ini lebih luas dari perkiraan kebanyakan orang

Kabel daya digunakan kapan pun perangkat atau perkakas tidak terpasang atau dibuat dengan kabel yang terpasang sendiri — monitor komputer, pengering pakaian, kompor listrik, peralatan toko portabel. Salah satu ujungnya berakhir pada konektor yang dibentuk dan dihubungkan ke stopkontak atau stopkontak, dan ujung lainnya terhubung ke perangkat melalui kabel telanjang, soket, atau konektor yang cocok.

Tidak semua kabel listrik dibuat dengan standar yang sama, dan di situlah perbedaan "tugas berat" sebenarnya penting dalam praktiknya. Kabel yang diperuntukkan bagi printer kantor yang diletakkan di atas karpet memiliki tuntutan struktural yang berbeda dengan kabel yang digunakan untuk mesin bor di lantai pabrik, melingkar dan melepaskan gulungan setiap hari, terkena minyak, kelembapan, atau lalu lintas pejalan kaki. Menggunakan kabel tugas ringan dalam aplikasi tugas berat tidak hanya cepat aus — tetapi juga menjadi tanggung jawab keselamatan yang nyata setelah jaket retak atau pelepas regangan gagal karena pelenturan berulang kali.

Tegangan dan Standar Regional yang Tidak Dapat Anda Asumsikan Bersifat Universal

Kabel yang dibuat untuk jaringan di suatu wilayah tidak akan bekerja dengan aman di jaringan lain

Kabel daya tidak mengikuti satu standar global, yang berarti voltase dan frekuensi yang ditetapkan pada kabel harus sesuai dengan wilayah pengirimannya, bukan hanya perangkat yang dicolokkannya. Amerika Utara, Amerika Tengah dan Selatan, Jepang, dan beberapa negara lainnya beroperasi pada 100–130V pada 50–60Hz. Sebagian besar wilayah lain di dunia beroperasi pada 220–240V pada 50Hz — dan terdapat pengecualian pada kedua grup yang menggunakan voltase atau frekuensi yang sama sekali berbeda.

Hal ini sangat penting bagi produsen dan distributor yang mengirimkan peralatan yang sama ke beberapa pasar, karena satu spesifikasi kabel listrik tidak akan menghapus kode kelistrikan di setiap wilayah. Kesalahan dalam spesifikasi regional bukanlah masalah kecil — kabel yang diberi peringkat voltase yang salah dapat menimbulkan risiko kebakaran dan kerusakan peralatan, bukan hanya masalah kompatibilitas.

Tiga Komponen yang Bergantung pada Setiap Kabel Listrik

Sederhana di permukaan, tetapi setiap bagian memiliki mode kegagalan nyata jika tidak ditentukan

• Steker Konektor cetakan yang dipasangkan dengan stopkontak atau stopkontak — konfigurasi pin dan pengaturan groundingnya sesuai dengan standar regional seperti NEMA.
• Kabelnya sendiri Kumpulan konduktor terisolasi yang benar-benar membawa arus. Pengukur, bahan isolasi, dan konduktor menghitung semua skala dengan arus dan lingkungan yang perlu ditangani kabelnya.
• Pereda ketegangan Mengamankan kabel saat memasuki wadah peralatan, mengurangi kemungkinan terlepas dari titik terminasi karena gerakan, kelenturan, getaran, atau tegangan. Pada kabel tugas berat, hal ini sering kali diperkuat dengan pegas pengaman atau pegangan penyangga jatuhan bus.

Dari ketiganya, strain relief merupakan komponen yang paling sering diremehkan hingga gagal. Kabel dengan ukuran yang benar dan jaket yang tahan lama masih bisa rusak sebelum waktunya jika pelepas regangan memungkinkan tegangan berulang berpindah langsung ke titik sambungan internal alih-alih menyerapnya.

Standar Konektor yang Sebenarnya Penting: NEMA vs. IEC 60320

Dua sistem yang memecahkan bagian berbeda dari masalah yang sama

Di Amerika Utara, NEMA (Asosiasi Produsen Listrik Nasional) menetapkan standar untuk konfigurasi stopkontak, volume kabeltage kapasitas, dan jenis steker. Colokan NEMA Tipe A menggunakan dua bilah datar; Tipe B menambahkan pin grounding, yang merupakan versi yang diperlukan untuk sebagian besar peralatan bertenaga listrik selain perangkat elektronik kecil.

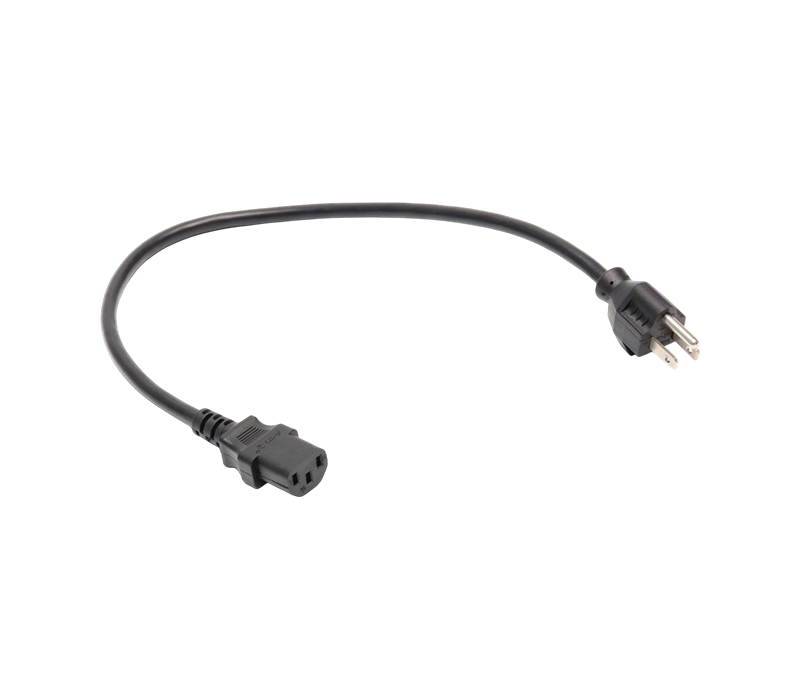

Dalam hal sambungan perangkat, IEC 60320 adalah standar internasional yang paling banyak digunakan dalam konfigurasi colokan dan stopkontak luar — standar ini mengatur konektor yang terpasang ke peralatan itu sendiri, dengan peringkat mulai dari C1 hingga C24 tergantung pada kebutuhan arus, voltase, dan suhu.

Mencocokkan jenis konektor yang salah dengan perangkat bukan hanya masalah kesesuaian — konektor C13 dengan suhu 70°C pada perangkat yang bekerja lebih panas dari itu, seperti ketel tertentu atau peralatan server padat, merupakan risiko termal yang nyata, itulah sebabnya peringkat C15 ada sebagai spesifikasi yang berbeda dan bukan varian kecil.

Mencocokkan Konstruksi Kabel dengan Lingkungan Akan Terlihat Sebenarnya

Aplikasi lebih menentukan build daripada perangkat yang diberdayakan

Kabel daya standar dibuat untuk lingkungan dalam ruangan yang kering dan dikontrol suhunya — kantor, ruang server, peralatan rumah tangga yang diletakkan di satu tempat. Ketika kabel harus dioperasikan di ruang yang sebagian tertutup, area kerja dengan aktivitas tinggi, atau di mana pun yang sering berpindah-pindah, lembab, atau terdapat serpihan, kabel tersebut memerlukan konstruksi yang lebih kokoh agar dapat menahannya. Pada titik itulah kabel listrik yang kuat – ukuran yang lebih tebal, jaket yang lebih kuat, pelepas regangan yang diperkuat – tidak lagi menjadi pilihan yang bagus untuk dimiliki dan menjadi satu-satunya pilihan yang tepat.

Orientasi colokan juga penting di sini. Steker lurus berfungsi dengan baik di ruang terbuka, namun pada jarak peralatan yang sempit, steker sudut kanan mengurangi tekanan mekanis pada kabel di titik sambungan, sehingga mengurangi keausan pada instalasi yang sempit.

Dimana Kabel Listrik Tugas Berat Menghasilkan Biayanya

Premi ini dibenarkan dalam pengaturan yang spesifik dan dapat diprediksi

Kabel listrik yang kuat harganya lebih mahal per kaki dibandingkan kabel standar, dan biaya tersebut mudah untuk dibenarkan dalam serangkaian aplikasi yang menuntut: perkakas tangan bertenaga listrik yang terseret melintasi lokasi kerja setiap hari, peralatan pengeboran dan penggilingan yang terkena serutan logam dan cairan pemotongan, perangkat medis yang risiko kegagalan kabelnya tidak dapat diterima, dan peralatan telekomunikasi yang beroperasi di lingkungan fisik yang kurang terkontrol dibandingkan kantor pada umumnya.
